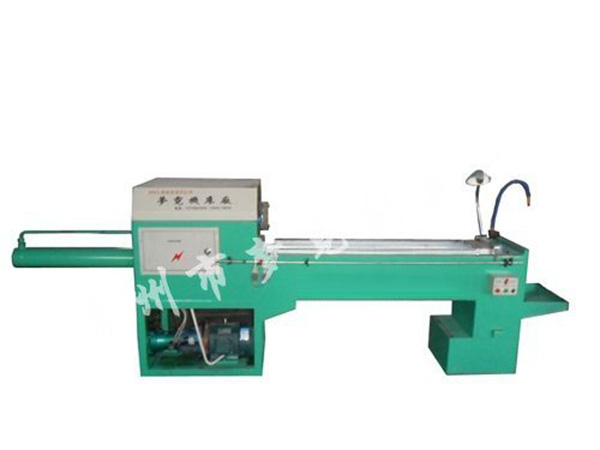

MNYL-10液壓拉床

產品價格

    10噸 20000元

    20噸 26000元

    30噸 33000元

    20噸托D架 26000元

    30噸托D架 33000元

    40噸托D架 46000元

一、產品說明

　　研制生產的具有自主知識產權YLG高精度液壓拉床，是機械加工，齒輪制造行業，拉削內孔，內花鍵，單鍵的理想設備。

本機采用多項先進技術與工藝，與傳統拉床相比，本機具有節能，使用維護方便，造型新穎之特點：

　　1、本機床身具有較大改進，采用同軸加工工藝，加工精度相當高。

　　2、液壓供油系統采用軸向高壓變量柱塞泵，拉削速度無極調整。不同直徑極不同長度的多種規格的拉D都能達到工作狀態。

　　3、本機床關鍵部位油缸，采用優厚壁無縫鋼管，活塞桿經過調質，高頻，渡烙工藝加工制造，采用高耐磨襯套和高耐磨密封件構成的高品質油缸，為本機提供強勁動力。

　　4、液壓控制系統采用差動回路，并增加背壓控制，采用拉床專用電磁閥使本機床的效率大大提高，運行更加平穩。

　　5、配點系統設計在機床正面，機電聯動操作更加方便。

　　6、由于采用以上先進技術和加工工藝使本機床與老式機床相比省電50%以上，提高工作效率30%以上。

二、機床主要規格及技術參數

　　（1）拉削直徑： 40毫米

　　（2）油缸尺寸120*40*1250  電機功率5.5千瓦

　　（3）拉削工件厚度：（在直徑時）拉削速度每分鐘1.5米時40毫米（調質料）

　　（4）拉削速度4.2m/min

　　（5）單班拉削工件：300-400件（用冷卻液時為400-500件）

　　（6）工作壓力31.5Mpa

　　（7）抗磨液壓油型號：冬季為32# 夏季為46#

　　（8）油箱容量：80公升

　　（9）機床外形尺寸3200mm-750mm-1200m。

　　（10）機床總質量1200kg。

　　（11）拉D長度1200mm。

　　（12）拉銷花鍵工件的垂直度一般都能達到0.05毫米，如需更高經過調整也能達到0.02毫米。

　　（13）拉銷鍵槽的對稱度一般都能達到0.01毫米。
