一、機床的用途
本機床主要用于拉削各種花鍵、單鍵及內孔等,配特種拉或工裝,還可以拉制特種異型件。請參考拉削工件圖片。
二、本機簡單介紹
本機已在床身、導軌以及加工工藝方面與傳統的制造工藝有著革命性重大改進。用本機床加工零件的垂直度,以及偏擺已達到了很高的精度。
床身本體采用優鋼板經成型焊接而成。
油缸按裝面與工裝按裝面是由工藝保證同心度與平行度的,因此本機床精度很高,用戶不必考慮拉削面的平行度。
本機床導軌采用成型滑軌,精度高、壽命長、平時工作不用加潤滑油等特點(正常使用壽命20年以上,導軌軸承根據使用保養狀況三至六年,可更換一次)。
液壓系統采用差動油路方式,返程速度快,工作效率高。結構簡單,故障率極低。采用電磁溢流閥,平時工作工耗低,非常節電且效率高。
三、機床主要規格及技術參數
(1)大拉削直徑:10T 大40mm (工件厚度參考值40mm)
(2)大拉削直徑:20T 大65毫米 (工件厚度參考值65mm)
(3)大拉削直徑:30T 大90毫米 (工件厚度參考值900mm)
(4)大拉削直徑:40T 大120毫米 (工件厚度參考值120mm)
(5)拉削速度0-3.6m/min 返回速度0-7.2m/min
(6)單班拉削工件:300-500件(參考值:用冷卻液時為400-700件根據型號不同)
(7)高工作壓力31.5Mpa
(8)抗磨液壓油型號:冬季為32# 夏季為46#
(9)油箱容量:10T-90公升 20T 30T-110公升 40T-135公升
(10)拉削液箱:15公升 (本廠新研制高拉削液,顯著提高拉削速度,延長具使用壽命,凡購買我廠拉床,免費提供拉削液配方,或優惠價供應高拉削液)

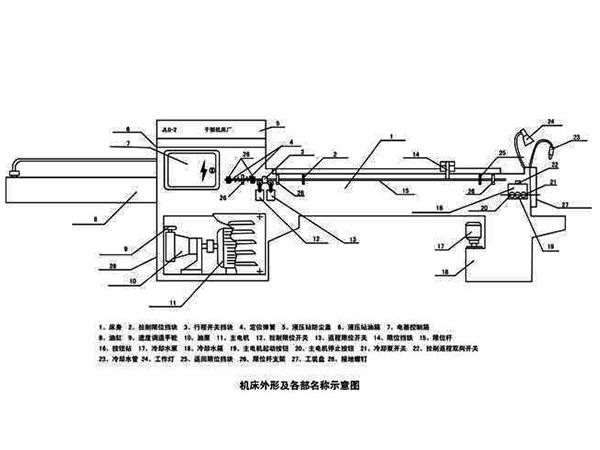

四、機床外型及各部分名稱簡圖
五、液壓系統原理圖

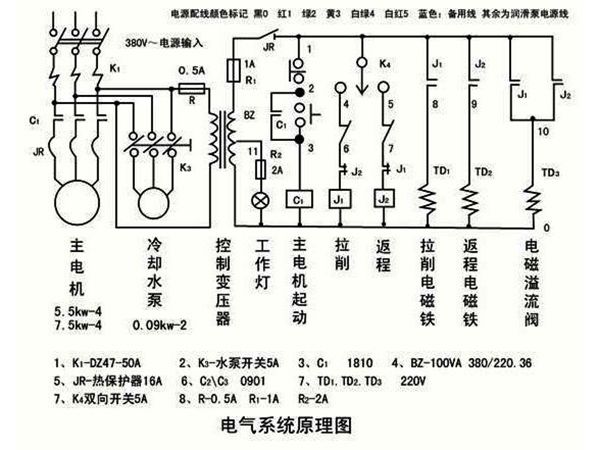

六、電氣系統原理圖

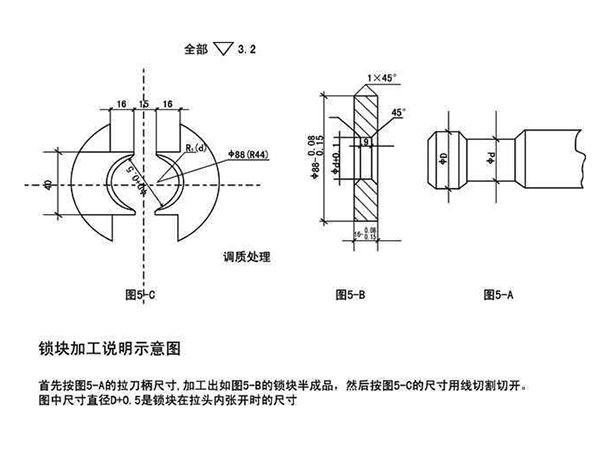

七、拉頭鎖塊加工示意圖
八、工裝參考圖
九、新機試車,以及試車注意事項
試車前應仔細閱讀本說明書,按照先試電器后試液壓后統一調試的原則進行。
第1步、機床應該有良好的接地線。在機床右側設有接地螺釘。應接地良好。
第2步、接通電源總線,在電器箱內左下邊接入三相380V電源,檢查無誤后,合上電源開關K1,此時總電源已接通,機床工作燈應亮,如不亮應檢查排除。
第3步、 參照外形圖,撥動開關22至拉削位置,此時電磁閥1-B和溢流閥3上的指示燈應亮,(參照液壓原理圖)說明工作正常。撥動開關22到返程位置,此時電磁鐵1-A與溢流閥3應吸合,指示燈亮。
第4步、 參照外形圖,按主電機起動按鈕19,此時主電機啟動,此時應檢查電動機旋轉方向(在油泵上有旋轉指示牌,從電機后面看應為順時針方向)。然后按下停止按鈕,主電機停止運轉。
第5步、 將油箱仔細清洗干凈,因本機油泵不宜安裝濾清器,所以油箱清理工作非常重要,方法是用油膩?zhàn)樱ɑ蛴靡幻鎴F(tuán))將油箱中的雜物粘附干凈。
在確認油箱清理干凈以后,加入約120公升抗磨液壓油,此時應檢查進油管路是否有漏油現象。
第6步、參照機床外形圖將限位檔鐵2、25分別調整至大位置,使油缸行程不受限制,為試車排氣作準備,參照液壓原理圖將溢流閥3調至壓力低位置(反方向旋轉)。背壓閥調整至壓力小(應反方向旋轉)。
第7步、重啟動主電機,讓油泵工作,撥動開關(參照機床外形圖)22至拉削位置,此時慢慢調整溢流閥加壓(注意加壓一定不能過高)可開啟壓力表開關,監測壓力。待活塞桿慢慢縮進油缸時,此時溢流閥應旋至壓力大約1MPa。
第8步、拉削速度的調整:拉削速度對具的使用壽命影響很大,拉削速度太快會縮短拉的使用壽命,建議拉削速度在每分鐘1.5-2米左右。調整時應松開油泵調速手輪下的螺帽,調整手輪,順時針調整速度減慢,反之則快,可參照在油泵頭上的流量指示牌進行調整,調整好后,不要忘記鎖緊螺母。
第9步、溢流閥的調整:溢流閥的調整是在拉削工件過程中進行調整的,一般情況下可選擇大直徑拉進行調整,以調整溢流閥能夠拉動為標準,然后再順時針旋轉四分之一圈,然后將調壓手輪鎖緊即可。
第10步、背壓閥調整:背壓閥的調整是在不拉削工件的情況下調整的。方法是,當活塞桿向左運動(不要安裝拉)時,調整背壓閥壓力。一般背壓力整至0.3~0.5Mpa(如壓力過高,耗電增加,噪音大)。
第11步、將開關22撥至拉削位置,慢慢調整溢流閥壓力使活塞桿慢慢向左移動,至大位置(活塞桿全部縮進),然后,把開關22撥到返程位置,使活塞桿向右運動,至大行程(活塞桿全部伸出)。如此反復做數次,盡量把缸內空氣排出。
第12步、此時空車試車已基本完成,下面可進行安裝工裝盤,參照工裝盤圖紙。工裝盤需用戶自備。
第13步、調整限位檔鐵使拉工作在合適位置,參照(外形圖2、25)
第14步、拉頭鎖塊一般情況下用戶可根據拉柄尺寸,按照鎖塊示意圖制造。裝配時應滑動自如,不應有卡滯現象。(鎖塊由用戶自備,如果用戶自己加工不方便,也可有用戶提供拉柄尺寸,我廠為你加工)
第15步、裝上工件進行試?yán)囓囃瓿伞#捎^看試車視頻)
十、簡易試車方法
以上介紹了新機床,試車的步驟及方法,但這些試車的步驟,在出廠以前已做了初步的調試,用戶在使用前,只要做以下5步,就可以使用了。
第1步、接通電源,檢查電機正反轉。
第2步、加油(夏季46號,冬季32號,抗磨液壓油)
第3步、 將限位擋鐵,調整到兩端大位置。
第4步、 啟動主電機,(油泵開始工作)
第5步、 撥動開關22,到拉削位置,使活塞桿全部縮進,再撥到返程位置,是活塞桿全部伸出。反復操作5-6次,使油缸內空氣排出,試車完成。
可觀看試車視頻。
十一、液壓系統常見故障及排除方法
主電機不能啟動
(1)電源未接通
(2)缺相
(3)檢查工作燈是否能亮,工作燈亮說明機內變壓器通電正常,這時應檢查熔斷器R1是否斷路,如不亮應檢查熔斷器R是否斷路(4)檢查各按鈕是否損壞等。
主電機能啟動,撥動開關22后活塞桿不動作
(1)檢查電機是否反轉
(2)檢查電磁換向閥及電磁溢流閥是否通電正常,如通電良好應考慮電磁溢流閥是否有卡閥現象,如不能給電,則應檢查行程開關的調整是否正確,開關是否損壞,以及限位擋鐵是否調整不當,撥動開關22是否損壞。
十二、快速判斷液壓及電氣系統故障的方法:
當系統出現故障時,首先應區分是液壓故障,還是電氣故障
a)主電機不能啟動顯然是電氣故障,主電機能啟動分為電氣或液壓系統故障。
b)用螺絲直接推動中間繼電器J1或J2,此時活塞桿能移動,一般是電路故障,在電磁溢流閥和電磁換線閥通電的情況下,如活塞桿不能移動,一般是液壓系統的故障。此時應首先檢查電磁溢流閥和電磁換線閥是否有卡閥現象,快的檢查方法應首先檢查各熔斷器是否熔斷行程開關以及換向開關是否損壞,以及各電器連接線是否有斷路現象。通過以上檢查基本可以排除故障。
因本人水平有限,如有不當之處敬請廣大用戶諒解。
