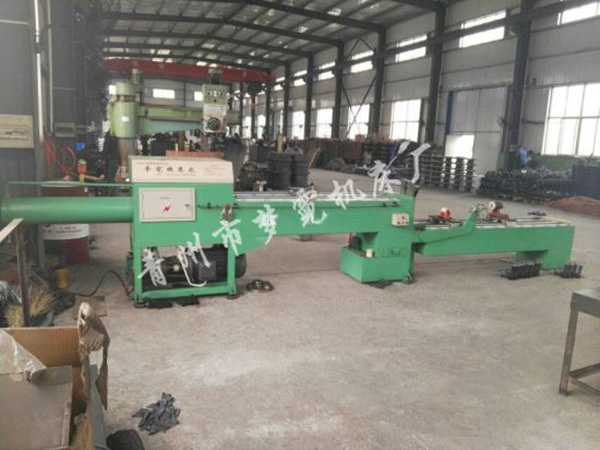

MNYL-20液壓拉床帶托D架
產品價格
10噸 20000元
20噸 26000元
30噸 33000元
20噸托D架 26000元
30噸托D架 33000元
40噸托D架 46000元
一、產品說明:
本機采用多項先進技術與工藝,與傳統拉床相比,本機具有節能,使用維護方便,造型新穎之特點:
1、本機床身具有較大改進,采用同軸加工工藝,加工精度相當高。
2、液壓供油系統采用軸向高壓變量柱塞泵,拉削速度無極調整。不同直徑極不同長度的多種規格的拉D都能達到工作狀態。
3、本機床關鍵部位油缸,采用優厚壁無縫鋼管,活塞桿經過調質,高頻,渡烙工藝加工制造,采用高耐磨襯套和高耐磨密封件構成的高品質油缸,為本機提供強勁動力。
4、液壓控制系統采用差動回路,并增加背壓控制,采用拉床專用電磁閥使本機床的效率大大提高,運行更加平穩。
5、配點系統設計在機床正面,機電聯動操作更加方便。
6、由于采用以上先進技術和加工工藝使本機床與老式機床相比省電50%以上,提高工作效率30%以上。
二、機床主要規格及技術參數
?。?)油缸尺寸160*63*1600 電機功率7.5千瓦
(2)拉削直徑:30T 110毫米
?。?)拉削工件厚度:(在直徑時)拉削速度每分鐘1.5米時,30T 80毫米(調質料)
?。?)拉削速度0-3.6m/min
?。?)單班拉削工件:300-400件(用冷卻液時為400-500件)
?。?)工作壓力31.5Mpa
?。?)抗磨液壓油型號:冬季為32# 夏季為46#
?。?)油箱容量:100公升
?。?)機床外形尺寸4200mm-750mm-1200m。
?。?0)機床總質量1500kg。
?。?1)拉D長度1600mm。
?。?2)拉銷花鍵工件的垂直度一般都能達到0.05毫米,如需更高經過調整也能達到0.02毫米。
?。?3)拉銷鍵槽的對稱度一般都能達到0.01毫米。
